光回線専用ミラーポート付Voiceスイッチ
（8ポート対応）。適合認定品。

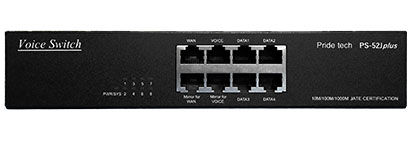

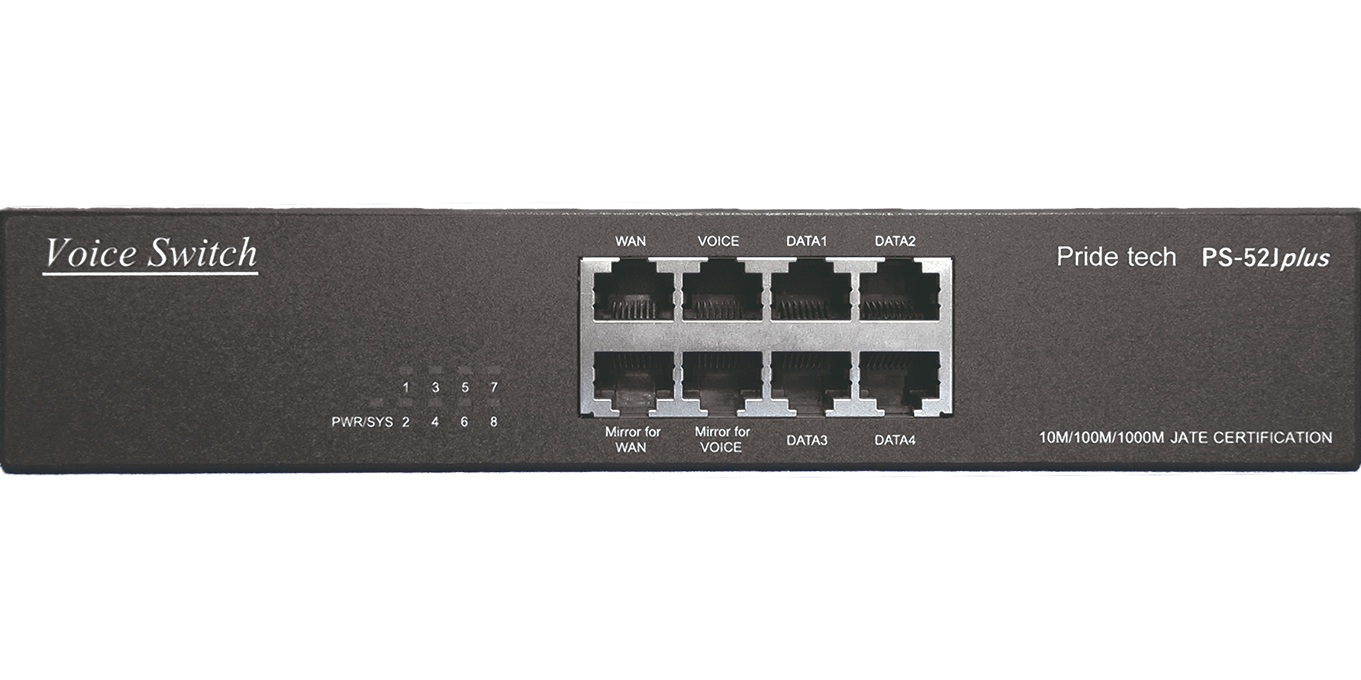

PS-52Jplus

Voiceスイッチとは

設置上の責任分界点明確化と音声品質確保を一挙に解決。

Voiceスイッチは、光電話サービスを利用するユーザオフィス内ネットワーク機器の前段での設置機器として開発されたものです。PBXのオンプレから音声クラウド対応まで音声等のデータを優先させたいポートを有しているため品質の確保と責任分界点の明確化が可能となります。

本機器推奨メーカ（機種名）

・沖電気工業株式会社（CrossCore）
・岩崎通信機株式会社（FrespecⅡ, Frespec-s）
・サクサ株式会社（PLATIAⅡ、PLATIA III、OPTYS、BU2000）（2025.1.31更新）
・株式会社アセンド（RecACE、RecACEplus）
・アイコム株式会社（SR-8000V）
・株式会社タカコム

検証済み電話系メーカ（機種名）

・沖電気工業株式会社（CrossCore）
・岩崎通信機株式会社（FrespecⅡ, Frespec-s）
・サクサ株式会社（PLATIAⅡ、PLATIA III、OPTYS、BU2000）（2025.1.31更新）
・NTT東日本株式会社 / NTT西日本株式会社（SmartNetcommunity αZX、αZXⅡ typeS, typeM, typeL）
・日本電気株式会社（UNIVERGE Aspire WX plus、 UNIVERGE Aspire UX、UNIVERGE Aspire 6）
・株式会社アセンド（RecACE、RecACEplus）
・アイコム株式会社（SR-8000V）
・株式会社タカコム
・パナソニック株式会社（IP Office）

※上記以外は、お問い合わせください。

Voiceスイッチの特徴

ONU配下のネットワーク機器はコンプライアンス上適合認定品である必要があります

光回線に接続する(ONU配下の)端末は、電気通信事業法第69条の順守を明示した技適マーク(JATE適合認定)を取得した機器である必要があります。詳細は、以下解説資料をご参考ください。

【解説】端末設備に関する電気通信事業法概要(PDF：112KB)

主装置とルータは前段で分岐を推奨します(要Voiceスイッチ)

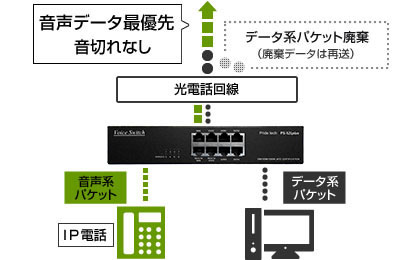

音声を優先制御するので音切れ発生はしません

音声を優先するための難しい設定は不要

Voiceポートに差し込んだケーブルの音声データが優先されます。

WANポートのミラーポートとVOICEポートのミラーポートを別々に実装

WANのミラーリングポートで障害切り分け用として使用し、VOICEのミラーリングポートで通話録音装置を接続に使用、尚且つ同時利用も可能です。

PS-52Jplusの適用例

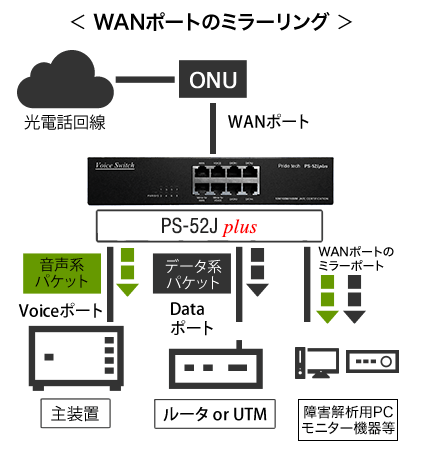

【適用例1】音声(優先)とデータの責任分界点を明確にし、障害時はミラーポートをパケットキャプチャー用として利用

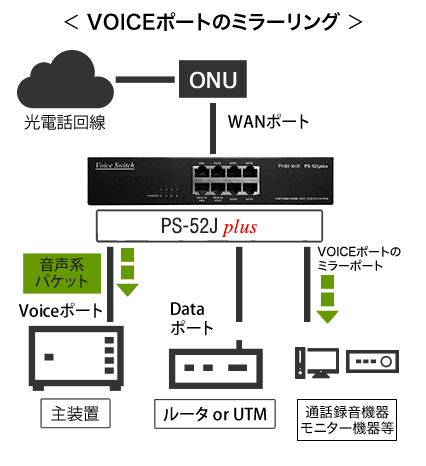

【適用例2】VoIP対応通話録音装置との接続に活用

【適用例3】音声とデータ混在ネットワークにて設定なしVLANなしで音声優先を実現

Voiceスイッチを使用する時の注意点

仕様

インタフェース規格 IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-TX Fast Ethernet
IEEE 802.3ab 1000BASE-T Ethernet
IEEE 802.3x Flow control and Back pressure
IEEE 802.3aｚ Green Ethernet
データ送信速度 Ethernet
　10Mbps: Half-Duplex/Full-Duplex
Fast Ethernet
　100Mbps: Half-Duplex/Full-Duplex
Gigabit
　1000Mbps: Half-Duplex/Full-Duplex
インタフェースコネクタ 10/100/1000BASE-T：RJ-45×8
(MDI/MDI-X自動機能付き、Auto Negotiation)
スイッチング方式 ストア＆フォワード
パケット処理速度 11.9Mpps (8port,64byte packet)
送信キュー(QoS) VOICEポート：完全優先キュー固定
DATAポート：加重型ラウンドロビン・スケジューリング(WRR)
ポート定義(優先順位) WANポート × 1
VOICEポート × 1(優先順位高)
DATAポート × 4(優先順位低)
Mirror for WANポート × 1
Mirror for VOICEポート × 1
LED表示 「PWR/SYS」 (緑) × 1
「1」～「8」(緑) × 1：ポート接続状態表示(Link/Act)
MACアドレス 8000 (自動学習機能付き)
電源定格 AC100V (50/60Hz)
最大消費電力 約9W
装置重量 約770g
外形寸法 W 215.5 × D 133 × H 42(mm)：突起物含まず
使用環境条件 0℃～50℃/湿度10～90% (結露なきこと)
保存環境条件 -40℃～70℃/湿度5～90% (結露なきこと)
EMI規格 VCCI クラスA
添付品 取扱説明書、ゴム足、取付金具、RJ45保護キャップ(装着済み)、電源コード
適合認証番号 D23-0126001(専用通信回線設備等端末)
その他 RoHS II 指令対応

製造販売元

製造販売元 アイ・マーキュリー株式会社
東京都千代田区神田司町2-14大鷹ビル5F
TEL：03-6265-1860 FAX：03-6265-1862

資料ダウンロード

製品パンフレット(PDF：636KB)

資料ダウンロード
製品仕様書(PDF：827KB)

資料ダウンロード
取扱説明書(PDF：1.2MB)

資料ダウンロード
製品外観図(PDF：73KB)

資料ダウンロード

新製品比較表

製品名 PS-52J plus
(標準モデル)		 PS-72J plus
(IPoE/WAN10G対応モデル)		 PS-73J plus
(IPoE/10G対応モデル)
基本機能 音声系とデータ系NWの分離/音声品質確保
インターネット接続方式 PPPoE PPPoE、IPoE(IPv4overIPv6)
WAN側通信速度 最大1Gbps 最大10Gbps
LAN側通信速度 最大1Gbps 最大10Gbps
(最大10Gbps対応は1ポートのみ、他4ポートは最大1Gbps)
